42. 特异性分析#

   关键要点

AIR 序列决定了细胞的表位特异性（epitope-specificity）。AIR 序列相似的细胞，会结合相同的抗原。

表位预测

特异性可以通过数据库查询、AIR 比较或预测来推断。

数据库查询

大多数方法尚未经过独立的基准测试，使用时应保持谨慎并进行额外的验证。

表位预测
   环境设置

  1. 安装 conda:

    • 在创建环境之前，请确保 conda 已安装在您的系统中。

  2. 保存 yml 内容:

    • 将 yml 选项卡中的内容复制到名为 environment.yml 的文件中。

  3. 创建环境:

    • 打开终端或命令提示符。

    • 运行以下命令：

      conda env create -f environment.yml

  4. 激活环境:

    • 创建好环境后，使用以下命令激活它：

      conda activate <environment_name>

    • 替换 <environment_name>，名称就是在 environment.yml 文件中指定的那个。在 yml 文件里，它看起来像这样：

      name: <environment_name>

  5. 验证安装:

    • 通过运行以下命令，检查环境是否创建成功：

      conda env list

42.1. 介绍#

B 细胞和 T 细胞通过其 AIR 识别各自的靶标。它们的特异性由氨基酸序列决定。以往研究提供的证据表明，影响 AIR-靶标相互作用最主要的因素是 VDJ 链的 CDR3 序列，其次是 VJ 链的 CDR3 序列（影响程度较小） [Springer et al., 2021].

在许多研究中，确定单细胞的特异性具有关键意义：研究者由此可以挑选出与研究相关的细胞并观察其行为。特异性筛选可以借助 pMHC 多聚体（针对 TCR）或带有 feature Barcode 标记的抗原（针对 BCR）来完成。然而，这会给研究设计带来又一层复杂性，并进一步增加成本。用于推断特异性的计算方法可以提供这一层信息。

在此，我们将介绍以下方法：

  • 数据库查询：多个数据库收集了来自各种研究的 IR 序列及其靶标，我们可以借助它们为自己的单细胞研究找到匹配的条目。

  • 聚类和距离：[Glanville et al., 2017] 研究表明，具有相似受体的 IR 具有共同的特异性。这一性质已被用于多种方法中，借助距离度量和无监督聚类来比较 AIR。

  • 表位预测：最近，开发了几种机器学习方法，可直接预测 AIR 与靶标之间的结合。理论上，这些方法可用于直接为单细胞研究中涉及的 AIR 指定特异性。

然而，这三种方法都有重大缺陷。公共数据库中样本的数量严重偏向于那些被广泛研究的疾病和应用场景。举例来说，这使得主要公共数据库中针对 TCR 仅有数百条已知结合的表位序列。此外，这些数据库中的大多数样本并不提供完整的 AIR 序列（两条链的 V、(D、) J 基因和 CDR），而是聚焦于 CDR3，并且往往只报告 VJ 或 VDJ 序列。

42.2. TCR 特异性分析#

下面，我们将针对 TCR 展示这些方法。以往研究 [Davis and Bjorkman, 1988, Glanville et al., 2017, Rudolph et al., 2006] 表明，TCR 在 CDR3（特别是 β 链的 CDR3）处与 pMHC 紧密接触。这与 TCR 序列的高变区相吻合。在 [Springer et al., 2021] Springer 等人的研究报告了各类信息（TCR 与 MHC 类型的各个要素）对训练序列分类器的重要程度，其结果与上述发现大体一致：

CDR3β > V-和J-基因 > CDR3α > MHC > 细胞类型

可以推测，这种重要性不仅适用于预测，也同样适用于查询、聚类和距离计算。

警告

Scirpy 更改了格式 其数据结构 （v0.13 起）。虽然整体分析流程没有改变，但本章展示的部分输出可能已不再准确。

详见 scirpy 发布说明 了解此变化的更多细节。在本章更新之前，请参考 scirpy 官方文档。

import warnings

warnings.filterwarnings(
    "ignore",
    ".*IProgress not found*",
)

import matplotlib.pyplot as plt
import pandas as pd
import scanpy as sc
import scirpy as ir
import seaborn as sb

下面，我们从前面的 notebook 中加载数据。

path_data = "data"
path_tcr = f"{path_data}/TCR_01_preprocessed.h5ad"
adata_tcr = sc.read(path_tcr)

# TODO final decision sampling: prosponed until remaining chapters are fixed
adata_tcr = adata_tcr[adata_tcr.obs["patient_id"].isin(["CV0902", "AP6"])].copy()

42.2.1. 数据库查询#

在这里，我们将从以往研究中查找带有特异性注释的 TCR。包含 TCR-表位对的常见大型数据库有：

前四个通用数据库收集了来自多种疾病的 TCR-肽对，而 immuneCode 则专注于与 SARS-CoV-2 相关的 TCR。然而，这些数据库在收录哪些表位上存在严重偏差。因此，你需要核查哪个数据库针对你所研究的特定疾病收录了足够多的 TCR。视具体应用而定，内容更有针对性的数据库或研究数据可能更合适。

总体而言，精确率与召回率之间存在权衡，其平衡点取决于查询的严格程度，而严格程度又取决于我们用哪些信息来定义克隆型（见“克隆型定义”）。遗憾的是，对于应当考虑哪些信息，并没有通用的指南。下面，我们将以不同的严格程度对照 VDJdb 查询我们的数据，因为在通用数据库中，它包含了种类最多样的 SARS-CoV-2 表位。

该数据库可通过 Scirpy 便捷访问。TCR、表位及实验设置的相关信息存储在 vdjdb.obs 中，遵循常见的 Scirpy 格式。

vdjdb = ir.datasets.vdjdb()
vdjdb.obs.head(5)
multi_chain species mhc.a mhc.b mhc.class antigen.epitope antigen.gene antigen.species reference.id method.identification ... IR_VDJ_2_sequence_id IR_VJ_1_v_call IR_VJ_2_v_call IR_VDJ_1_v_call IR_VDJ_2_v_call IR_VJ_1_v_cigar IR_VJ_2_v_cigar IR_VDJ_1_v_cigar IR_VDJ_2_v_cigar has_ir
cell_id
0 False HomoSapiens HLA-B*08 B2M MHCI FLKEKGGL Nef HIV-1 PMID:15596521 tetramer-sort ... NaN TRAV26-1*01 NaN TRBV13*01 NaN NaN NaN NaN NaN True
1 False HomoSapiens HLA-B*08 B2M MHCI FLKEKGGL Nef HIV-1 PMID:15596521 tetramer-sort ... NaN NaN NaN TRBV13*01 NaN NaN NaN NaN NaN True
2 False HomoSapiens HLA-B*08 B2M MHCI FLKEKGGL Nef HIV-1 PMID:15596521 tetramer-sort ... NaN TRAV20*01 NaN TRBV13*01 NaN NaN NaN NaN NaN True
3 False HomoSapiens HLA-B*08 B2M MHCI FLKEKGGL Nef HIV-1 PMID:15596521 tetramer-sort ... NaN TRAV2*01 NaN TRBV13*01 NaN NaN NaN NaN NaN True
4 False HomoSapiens HLA-B*08 B2M MHCI FLKEKGGL Nef HIV-1 PMID:15596521 tetramer-sort ... NaN TRAV38-2/DV8*01 NaN TRBV14*01 NaN NaN NaN NaN NaN True

5 rows × 92 columns

VDJdb 为我们提供了 TCR-表位对的各种额外信息，例如鉴定方法或相关疾病。下面我们看看这个数据库中包含哪些表位和疾病。

vdjdb[vdjdb.obs["antigen.species"] == "SARS-CoV-2"].obs[
    "antigen.epitope"
].value_counts()

YLQPRTFLL     1326
SPRWYFYYL      309
TTDPSFLGRY     254
RLQSLQTYV      150
LTDEMIAQY      135
              ...
LQAENVTGL        1
LPSYAAFAT        1
LPPVYTNSF        1
LPPANTNSF        1
YYTSNPTTF        1
Name: antigen.epitope, Length: 667, dtype: int64

vdjdb[vdjdb.obs["antigen.species"] == "SARS-CoV-2"].obs[
    "antigen.species"
].value_counts()

SARS-CoV-2    4566
Name: antigen.species, dtype: int64

可以很容易地观察到，大量样本点来自 SARS-CoV-2 衍生的肽 YLQPRTFLL。这一点也反映在数据库内的疾病分布中。

42.2.1.1. 手动查询#

两个数据集之间的查询已经整合到 Scirpy、scRepertoire 等工具包中。因此，要用单细胞数据查询某个新数据库，最便捷的做法是把该数据库转换为工具包的格式，再调用工具包提供的函数。不过，由于并非每个工具包都提供这些功能，而且我们可能想添加更多约束（例如 MHC 类型），下面我们将展示一个手动执行基本查询的示例，它可以针对其他数据库、工具包和约束进行改编。

首先，我们把 VDJdb 缩减为那些 CDR3β 序列与我们数据有重叠的样本。这会大大缩小数据库规模，从而减少计算时间。

print(f"Amount of samples in VDJDB: {len(vdjdb)}")
vdjdb_overlap = vdjdb[
    vdjdb.obs["IR_VDJ_1_junction_aa"].isin(adata_tcr.obs["IR_VDJ_1_junction_aa"])
].obs
vdjdb_overlap = vdjdb_overlap[["IR_VDJ_1_junction_aa", "antigen.species"]]
print(f"Amount of overlapping samples in VDJDB: {len(vdjdb_overlap)}")

Amount of samples in VDJDB:  60055
Amount of overlapping samples in VDJDB:  7761

其次，我们在查询数据中标注出与数据库有重叠的列。稍后，我们将利用这一注释，只处理存在重叠的数据。

adata_tcr.obs["has_vdjdb_overlap"] = adata_tcr.obs["IR_VDJ_1_junction_aa"].isin(
    vdjdb_overlap["IR_VDJ_1_junction_aa"]
)
adata_tcr.obs["has_vdjdb_overlap"].value_counts()

False    11522
True      1293
Name: has_vdjdb_overlap, dtype: int64

接下来，我们需要定义一个函数，根据各种特征的输入返回所需的注释。这里，我们查询完全相同的 CDR3β 链，但理论上也可以在此添加其他约束。基于这一序列，会选出 VDJdb 中所有具有相同序列的条目。进而，我们汇总与这些条目相关的所有疾病。若关联到多种疾病，则返回 ‘ambiguous’（模糊），否则返回对应的那一种疾病。

def assign_disease(cdr3beta):
    matching_rows = vdjdb_overlap[vdjdb_overlap["IR_VDJ_1_junction_aa"] == cdr3beta]
    diseases = matching_rows["antigen.species"].values.tolist()
    diseases = list(set(diseases))
    if len(diseases) > 1:
        return "ambiguous"
    if len(diseases) == 0:
        return "no entry"
    return diseases[0]

最后，我们将该函数应用于查询数据。所得结果列为每个细胞给出了与其 TCR 关联的疾病注释。

adata_tcr.obs["antigen.species_manual"] = (
    adata_tcr[adata_tcr.obs["has_vdjdb_overlap"]]
    .obs["IR_VDJ_1_junction_aa"]
    .apply(assign_disease)
)
adata_tcr.obs["antigen.species_manual"].value_counts()

CMV                 601
EBV                  83
HIV-1                70
ambiguous            55
SARS-CoV-2           12
HomoSapiens           8
InfluenzaA            7
HCV                   4
TriticumAestivum      1
YFV                   1
DENV2                 1
MCMV                  1
SIV                   1
Name: antigen.species_manual, dtype: int64

我们观察到与不同疾病的若干匹配。必须谨慎看待这些注释，因为它们受到以下因素影响：疾病在数据库中的丰度、数据库中的错误注释、信息不完整导致的假匹配，以及表位可能存在的 MHC 限制。不过，针对特定疾病的 TCR 大量出现，提示某位患者对巨细胞病毒（CMV）和 EB 病毒（EBV）存在潜伏感染——这两种病毒在人群中颇为常见。而第三常见的疾病关联，则指向较为少见的 HIV-1。

42.2.1.2. 以各种严格性查询#

同样的查询也可以借助 Scirpy 等工具包完成。首先，我们计算查询数据（即我们的单细胞数据）与数据库（这里是 VDJdb）中 TCR 之间的重叠。所得的 VJ 和 VDJ 受体矩阵（n_ours × n_vdjdb）中，两个数据集 TCR 相匹配处取值为 1，否则为 0。

我们向该函数调用提供以下附加信息：

  • metric=’identity’：目前我们只考虑精确的序列匹配，稍后还会介绍针对相似序列的查询。

  • sequence=’aa’：TCR 序列在氨基酸层面而非核碱基层面进行比较，因为特异性取决于蛋白质结构，而该信息由 VDJdb 提供。

metric = "identity"
sequence = "aa"
ir.pp.ir_dist(adata_tcr, vdjdb, metric=metric, sequence=sequence)

接下来，我们根据所提供的条件，在查询数据与数据库之间匹配所有细胞：

  • metric=’identity’、sequence=’aa’：需要提供与距离计算时一致的取值。

  • receptor_arms=’VDJ’：基于 CDR3β 比较 TCR。其他选项有 ‘VJ’（α 链）、‘all’（α 链和 β 链）以及 ‘any’（α 链或 β 链）。

  • dual_ir=’primary_only’：如第一章所述，T 细胞可携带次要 TCR；该参数决定在哪个受体上执行查询。其他选项为 ‘any’（主要或次要受体）和 ‘all’（主要和次要受体）。

ir.tl.ir_query(
    adata_tcr,
    vdjdb,
    metric=metric,
    sequence=sequence,
    receptor_arms="VDJ",
    dual_ir="primary_only",
)

100%|█████████████████████████████████████| 6191/6191 [00:04<00:00, 1292.12it/s]

最后，我们可以用数据库中匹配条目的注释，对单细胞数据中的 TCR 进行注释。

  • metric=’identity’、sequence=’aa’：使用先前提供的相同值。

  • include_ref_cols：来自参考数据库、将被添加到查询数据库的列的列表。这里，我们将添加抗原的物种和表位序列。

  • suffix：这里用一个后缀来标记我们将进行的不同查询。

ir.tl.ir_query_annotate(
    adata_tcr,
    vdjdb,
    metric=metric,
    sequence=sequence,
    include_ref_cols=["antigen.species", "antigen.epitope"],
)
adata_tcr.obs["antigen.species"].value_counts()

100%|█████████████████████████████████████| 1690/1690 [00:00<00:00, 5387.03it/s]

CMV                 601
EBV                  83
HIV-1                70
ambiguous            55
SARS-CoV-2           12
HomoSapiens           8
InfluenzaA            7
HCV                   4
TriticumAestivum      1
YFV                   1
DENV2                 1
MCMV                  1
SIV                   1
Name: antigen.species, dtype: int64

这里得到的结果与上面的手动查询一致，优点是所需的自定义代码更少。此外，当查询的不是精确匹配时，距离度量也已内置实现。

接下来，我们执行一个类似的查询，但只针对 α 链，并用后缀 ‘_VJ’ 来标示这次指派。由于此前已经计算过匹配矩阵，这里只需执行注释步骤。

ir.tl.ir_query(
    adata_tcr,
    vdjdb,
    metric=metric,
    sequence=sequence,
    receptor_arms="VJ",
    dual_ir="primary_only",
)
ir.tl.ir_query_annotate(
    adata_tcr,
    vdjdb,
    metric=metric,
    sequence=sequence,
    include_ref_cols=["antigen.species", "antigen.epitope"],
    suffix="_VJ",
)
adata_tcr.obs["antigen.species_VJ"].value_counts()

100%|█████████████████████████████████████| 5209/5209 [00:03<00:00, 1536.95it/s]
100%|█████████████████████████████████████| 4064/4064 [00:00<00:00, 5683.50it/s]

ambiguous       927
CMV             466
InfluenzaA      349
MCMV            143
SARS-CoV-2       55
EBV              43
HomoSapiens      27
HCV              11
HIV-1             6
YFV               3
HSV-2             1
Homo sapiens      1
Name: antigen.species_VJ, dtype: int64

注意，α 链得到的匹配更多，因为它的可变性低于 β 链。这导致许多 TCR 无法被唯一地指派给某一特定疾病，从而被判为 ‘ambiguous’（模糊）。正如预期，我们仍能观察到大量与 CMV 的匹配，这进一步增大了存在感染的可能性；而针对 HIV 的特异性 TCR 则迹象有限。

最后，我们在两个受体上查询相同的序列:

ir.tl.ir_query(
    adata_tcr,
    vdjdb,
    metric=metric,
    sequence=sequence,
    receptor_arms="all",
    dual_ir="primary_only",
)
ir.tl.ir_query_annotate(
    adata_tcr,
    vdjdb,
    metric=metric,
    sequence=sequence,
    include_ref_cols=["antigen.species", "antigen.epitope"],
    suffix="_fullIR",
)
adata_tcr.obs["antigen.species_fullIR"].value_counts()

100%|██████████████████████████████████████| 6722/6722 [00:07<00:00, 850.87it/s]
100%|███████████████████████████████████████| 328/328 [00:00<00:00, 5088.80it/s]

CMV            87
InfluenzaA     26
EBV            21
ambiguous      16
HomoSapiens     5
HIV-1           4
YFV             3
SIV             1
SARS-CoV-2      1
Name: antigen.species_fullIR, dtype: int64

由于这次搜索约束更严格，我们得到的匹配更少。不过，这些匹配的质量可能更高。

42.2.2. 距离#

为检测具有共同特异性的细胞，我们可以计算其 TCR 之间的成对序列距离。这既可用于在数据集内部对细胞分组，也可用于增加数据库查询所得的命中数。就序列距离而言，一般有三种不同的方法：

  • 编辑距离：计算把第一个序列变换成第二个序列的代价。

  • k- mer 匹配：比较两个序列之间长度为 k 的短基序（motif）的出现情况。

  • Embeddings：把序列嵌入到一个数值表示中（例如通过深度学习）。

注意，这些方法尚未经过独立的基准测试。因此，这里我们只聚焦于两种选定的距离度量：

  • TCRdist：这个常用的度量使用所有 CDR 的序列，通过变换代价和缺口罚分来比较它们 [Dash et al., 2017]。其代价基于 BLOSUM 矩阵，该矩阵给出了一种氨基酸被另一种氨基酸替换的概率 [Henikoff and Henikoff, 1992]。由于纳入了完整序列，相比其他方法它的准确性很可能更高，但在仅有部分信息时适用性会受到限制。

  • TCRmatch：这一新颖的度量使用所有 k-mer，基于两个 TCR 的 CDR3β 序列来比较它们之间的基序重叠 [Chronister et al., 2021]。因此，它也适用于大多数只主要收录这类信息的数据库，并已便捷地整合进 IEDB。

这些度量以 AIR 序列作为输入，因此受体相同的细胞会得到相同的输出。为降低计算成本，我们先从 AnnData 对象中把不重复的 AIR 提取到一个 DataFrame 中。

42.2.3. TCRdist#

from tcrdist.repertoire import TCRrep

TCRdist 需要两条链完整的 CDR3 与 V 基因信息，因此我们过滤掉所有缺少这些信息的细胞。为避免 DataFrame 中分类（categorical）条目带来的问题，我们把所有列的类型转为 ‘str’。最后去除重复项（即只保留克隆型），以降低计算成本。

adata_tcrdist = adata_tcr[
    ~adata_tcr.obs["chain_pairing"].isin(["No IR", "orphan VDJ", "orphan VJ"])
]

for col in ["IR_VJ_1_v_call", "IR_VDJ_1_v_call"]:
    adata_tcrdist = adata_tcrdist[~adata_tcrdist.obs[col].isna()]
adata_tcrdist = adata_tcrdist.copy()


df_tcrdist = adata_tcrdist.obs[
    [
        "IR_VJ_1_junction_aa",
        "IR_VJ_1_v_call",
        "IR_VJ_1_j_call",
        "IR_VDJ_1_junction_aa",
        "IR_VDJ_1_v_call",
        "IR_VDJ_1_j_call",
        "chain_pairing",
        "patient_id",
        "antigen.species",
        "initial_clustering",
    ]
].copy()

for col in df_tcrdist.columns:
    df_tcrdist[col] = df_tcrdist[col].astype(str)
df_tcrdist = df_tcrdist.drop_duplicates()
df_tcrdist = df_tcrdist.reset_index(drop=True)

我们需要把 DataFrame 调整为 TCRdist 所要求的格式，为此重命名各列。此外，TCRdist 还需要 V 基因的亚型，而我们的数据未提供。假定各亚型之间高度相似，我们将亚型 ‘*01’ 赋给所有 V 基因。注意：TCRdist 会在内部重排输出的 DataFrame。因此，我们把索引作为一列加入，以便之后恢复原始顺序。

dict_rename_tcrdist = {
    "IR_VJ_1_junction_aa": "cdr3_a_aa",
    "IR_VJ_1_v_call": "v_a_gene",
    "IR_VDJ_1_junction_aa": "cdr3_b_aa",
    "IR_VDJ_1_v_call": "v_b_gene",
}

df_tcrdist = df_tcrdist.rename(columns=dict_rename_tcrdist)

df_tcrdist["v_a_gene"] = df_tcrdist["v_a_gene"].astype(str) + "*01"
df_tcrdist["v_b_gene"] = df_tcrdist["v_b_gene"].astype(str) + "*01"

df_tcrdist["count"] = 1  # todo

df_tcrdist["index"] = df_tcrdist.index

df_tcrdist.head(5)
cdr3_a_aa v_a_gene IR_VJ_1_j_call cdr3_b_aa v_b_gene IR_VDJ_1_j_call chain_pairing patient_id antigen.species initial_clustering counts index
0 CAVKRGNNARLMF TRAV21*01 TRAJ31 CASSQTGGQPQHF TRBV5-1*01 TRBJ1-5 single pair CV0902 nan CD8 1 0
1 CAVGAPGDDKIIF TRAV8-3*01 TRAJ30 CASRPSGLNTDTQYF TRBV7-9*01 TRBJ2-3 single pair CV0902 nan CD8 1 1
2 CAVNSPGGYQKVTF TRAV8-1*01 TRAJ13 CAISASGGGSSGNTIYF TRBV10-3*01 TRBJ1-3 single pair CV0902 nan CD4 1 2
3 CAVSPFNAGGGNKLTF TRAV3*01 TRAJ10 CASSQTSGGTDTQYF TRBV18*01 TRBJ2-3 single pair CV0902 CMV CD4 1 3
4 CAEAGRDDKIIF TRAV5*01 TRAJ30 CASSLSGNSYEQYF TRBV5-1*01 TRBJ2-7 single pair CV0902 nan CD8 1 4

我们创建一个 TCR 库（repertoire）对象，用于保存所有 TCR 之间的成对距离。我们需要指定 TCR 所属物种（‘human’ 或 ‘mouse’）以及 TCR 链（[‘alpha’, ‘beta’]）。

tr = TCRrep(cell_df=df_tcrdist, organism="human", chains=["alpha", "beta"])

/home/icb/felix.drost/miniconda/envs/bestPractice/lib/python3.8/site-packages/tcrdist/repertoire.py:159: UserWarning: cell_df needs a counts column to track clonal number of frequency

  self._validate_cell_df()
/home/icb/felix.drost/miniconda/envs/bestPractice/lib/python3.8/site-packages/tcrdist/repertoire.py:791: UserWarning: No 'count' column provided; count column set to 1
  warnings.warn("No 'count' column provided; count column set to 1")

该 TCR 库对象包含 α 链和 β 链的成对距离，我们借助原始索引将其提取到一个 DataFrame 中。

dist_total = tr.pw_alpha + tr.pw_beta
columns = tr.clone_df["index"].astype(float).astype(int)
df_dist = pd.DataFrame(dist_total, columns=columns, index=columns)

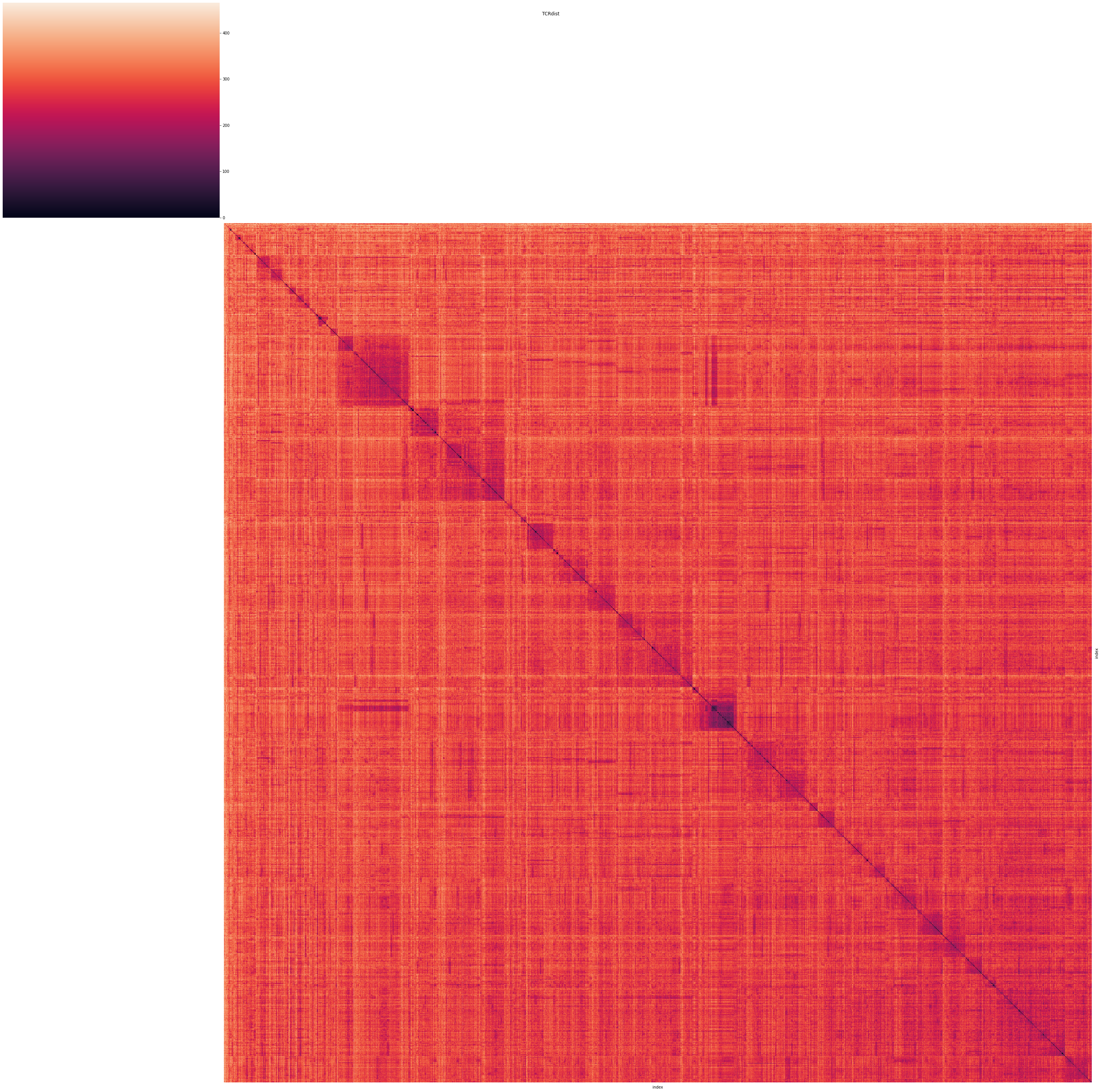

最后，我们将成对距离绘制为热图。通过层次聚类，把 TCR 相似（TCRdist 值低）的克隆归为一组。

import scipy.cluster.hierarchy as hc
import scipy.spatial as sp
from matplotlib import rcParams

rcParams["figure.figsize"] = (20, 20)

linkage = hc.linkage(sp.distance.squareform(df_dist), method="average")
plot = sb.clustermap(
    df_dist,
    row_linkage=linkage,
    col_linkage=linkage,
    figsize=(40, 40),
    yticklabels=False,
    xticklabels=False,
)
plot.ax_row_dendrogram.set_visible(False)
plot.ax_col_dendrogram.set_visible(False)

plot.fig.suptitle("TCRdist")
plt.tight_layout()
../_images/5eb228c0f62900a47e5ed95ab7f6271248bb374fbfd54c4442a39f82562dc20d.png

可以看到，形成了若干簇相似的受体，可认为它们具有相同的表位特异性。基于这些成对距离，我们可以把可能结合相同表位的受体划分为若干组。为此，我们切换回 Scirpy 框架，它提供了基于 α 链和 β 链距离来构建并可视化克隆型框架的工具。

df_tcrdist_alpha = pd.DataFrame(
    tr.pw_alpha, columns=tr.clone_df["cdr3_a_aa"], index=tr.clone_df["cdr3_a_aa"]
)
df_tcrdist_beta = pd.DataFrame(
    tr.pw_beta, columns=tr.clone_df["cdr3_b_aa"], index=tr.clone_df["cdr3_b_aa"]
)

我们把“向 Scirpy 对象添加成对距离”这一操作封装为一个函数。概括来说，它会将距离的名称、序列以及成对距离存入 adata.uns。为了把成对距离高效地存入稀疏矩阵，所有高于用户自定义阈值（这里为每条链 60，因为常用的 TCRdist 阈值为 120）的条目都会被置为 0，而其余所有距离都加 1 进行平移（即完美匹配的距离为 1）。

from scipy.sparse import csr_matrix


def add_dists(adata, df_dist_alpha, df_dist_beta, name, cutoff):
    adata.uns[f"ir_dist_aa_{name}"] = {
        "params": {"metric": f"{name}", "sequence": "aa", "cutoff": cutoff}
    }

    for chain, dists in [("VJ", df_dist_alpha), ("VDJ", df_dist_beta)]:
        if dists is None:
            continue
        dist_values = dists.values + 1
        dist_values[dist_values > (cutoff + 1)] = 0
        dist_values = csr_matrix(dist_values)
        adata.uns[f"ir_dist_aa_{name}"][chain] = {
            "seqs": dists.index.tolist(),
            "distances": dist_values,
        }


add_dists(adata_tcrdist, df_tcrdist_alpha, df_tcrdist_beta, "tcrdist", 60)

从这些成对距离出发，我们可以用与数据库查询相同的参数来定义克隆型簇。

ir.tl.define_clonotype_clusters(
    adata_tcrdist,
    sequence="aa",
    metric="tcrdist",
    receptor_arms="all",
    dual_ir="primary_only",
)

100%|██████████████████████████████████████| 5325/5325 [00:12<00:00, 432.66it/s]

现在，我们可以构建并可视化克隆型网络，它包含来自不同克隆型簇的细胞。为便于可视化，我们只显示细胞数多于 2 个、且克隆型多于 2 个的簇。

adata_tcrdist.obs["antigen.species"] = adata_tcrdist.obs["antigen.species"].astype(str)

ir.tl.clonotype_network(
    adata_tcrdist, min_cells=3, min_nodes=3, sequence="aa", metric="tcrdist"
)
ir.pl.clonotype_network(
    adata_tcrdist,
    color="antigen.species",
    label_fontsize=9,
    panel_size=(14, 7),
    base_size=10,
    size_power=0.75,
)

<AxesSubplot:>
../_images/15c5257b26de38f0f1743a9ca4e239fab7f7c140056f67b26fdb2b3e7745a6a9.png

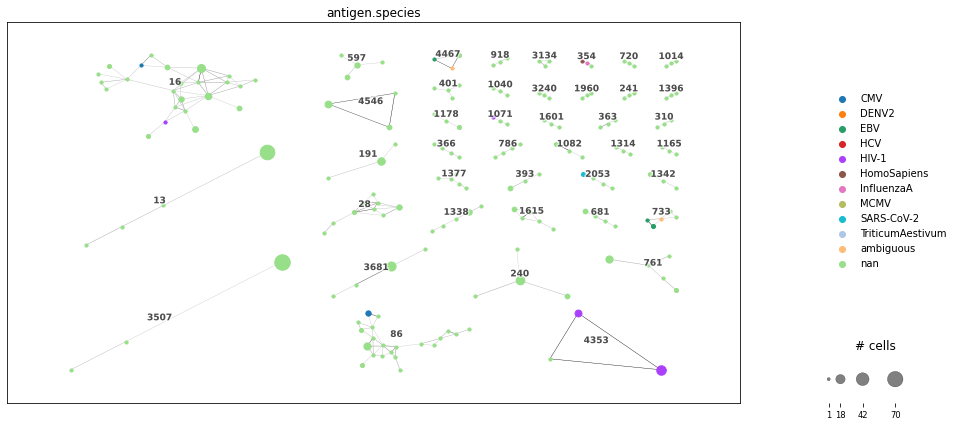

我们得到了一张克隆型网络图：同一簇内的所有克隆型很可能具有相似的表位特异性。点的大小对应该细胞的克隆扩增程度，克隆型则按其抗原特异性着色（由前面的数据库查询指定）。这些分组可以（例如）用作对转录组数据进行差异表达（DEG）分析的分组，或用于检测富集的基序和保守残基（见“序列分析”一章）。

42.2.3.1. TCRmatch#

TCRmatch 只需要 TCR 的 CDR3β，因此它能利用范围更广的数据——尤其是一些较早的研究往往只测量了 β 链。所以，我们会过滤掉所有缺少这一信息的细胞以及双细胞（Doublet）。和之前一样，我们把样本点缩减为不重复的序列，以避免不必要的计算。

adata_tcrmatch = adata_tcr[
    ~adata_tcr.obs["chain_pairing"].isin(["No IR", "orphan VJ", "multi_chain"])
]
adata_tcrmatch = adata_tcrmatch[
    ~adata_tcrmatch.obs["IR_VDJ_1_junction_aa"].isna()
].copy()

df_tcrmatch = adata_tcrmatch.obs[["IR_VDJ_1_junction_aa", "antigen.species"]].copy()
df_tcrmatch = df_tcrmatch.drop_duplicates()
df_tcrmatch = df_tcrmatch.reset_index(drop=True)
len(df_tcrmatch)

6190

如文档所述，该方法以文本文件作为输入，其中只包含 β 链，并去掉 Cell Ranger 输出里开头的 C 以及结尾的 F 或 W。因此，我们需要据此调整数据。

df_tcrmatch["CDR3b_trimmed"] = df_tcrmatch["IR_VDJ_1_junction_aa"].str[1:-1]
df_tcrmatch[["CDR3b_trimmed"]].to_csv(
    "tmp/tcrmatch_input.csv", header=False, index=False
)
df_tcrmatch[["CDR3b_trimmed"]].to_csv(
    "tmp/tcrmatch_input.csv", header=False, index=False
)
df_tcrmatch.head(5)
IR_VDJ_1_junction_aa antigen.species CDR3b_trimmed
0 CASSDSSTDTQYF EBV ASSDSSTDTQY
1 CASSQTGGQPQHF NaN ASSQTGGQPQH
2 CASRPSGLNTDTQYF NaN ASRPSGLNTDTQY
3 CASSYGGYNEQFF CMV ASSYGGYNEQF
4 CAISASGGGSSGNTIYF NaN AISASGGGSSGNTIY

我们将通过命令行调用 TCRmatch，参数如下：

  • -i：查询数据，这里：我们的输入文件

  • -t：用于计算的核心数量

  • -d：参考数据，可以是某个数据库，也可以是我们自己的输入文件（用于成对匹配） - -s：判定为匹配的阈值，0 表示完全不相似，1 表示完美匹配。这里我们采用中等置信度阈值 0.9；或者，你也可以采用更严格的阈值 0.97 来获得高置信度的结合。注意，阈值越宽松，计算时间也越长。

cmd_tcrmatch = "cd TCRMatch/ &&"
cmd_tcrmatch += "./tcrmatch -i ../tmp/tcrmatch_input.csv -t 1 -d ../tmp/tcrmatch_input.csv -s 0.9 > ../tmp/tcrmatch_output.csv"

我们可以通过 bash shell 来运行该命令：

!$cmd_tcrmatch

输出文件以长格式包含所有高于指定阈值的成对距离：即每行包含两个序列（input_sequence 和 matching_sequence）以及相似性分数。我们会把该 DataFrame 转换为宽格式，其中行和列代表相匹配的序列。为应对数值不稳定，我们进一步保证矩阵的对称性。TCRdist 给出的是相似性，数值越高表示越可能结合。为使其符合 Scirpy 的距离框架，我们用 1 减去所有成对距离，并把所有不存在阈值的元素填为 1（这些组合此前低于距离阈值）。

dist_tcrmatch = pd.read_csv("tmp/tcrmatch_output.csv", sep="\t")
dist_tcrmatch = dist_tcrmatch[["input_sequence", "match_sequence", "score"]]
dist_tcrmatch = dist_tcrmatch.pivot("input_sequence", "match_sequence", "score")
values = 1 - (dist_tcrmatch.values + dist_tcrmatch.values.transpose()) / 2

trimmed_2_full = dict(df_tcrmatch[["CDR3b_trimmed", "IR_VDJ_1_junction_aa"]].values)
columns = dist_tcrmatch.index.map(trimmed_2_full)
dist_tcrmatch = pd.DataFrame(index=columns, columns=columns, data=values)
dist_tcrmatch = dist_tcrmatch.fillna(1)
dist_tcrmatch.index.name = None
dist_tcrmatch.head(5)
CAAGTDYEQYF CAAQGSSMETQYF CAARTVNTGELFF CAAVQGPSYEQYF CACGAGEDTGELFF CACGKGGGSLRYTF CACGPGGPSTDTQYF CACPSTSGINTGELFF CACRGLAGYEQYF CADARSSWDTQYF ... CSVWTGEGYTF CSVYTGTSAYEQYF CSWLAGQETQYF CTSRMDSNYGYTF CVFGFRGDTQYF CVSRDKYEQYF CVTEGSSYNEQFF CVTGLAENTQYF CVTRETGGGGYTF CVTRYSYEQYF
CAAGTDYEQYF 0.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 ... 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
CAAQGSSMETQYF 1.0 0.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 ... 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
CAARTVNTGELFF 1.0 1.0 0.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 ... 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
CAAVQGPSYEQYF 1.0 1.0 1.0 0.0 1.0 1.0 1.0 1.0 1.0 1.0 ... 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
CACGAGEDTGELFF 1.0 1.0 1.0 1.0 0.0 1.0 1.0 1.0 1.0 1.0 ... 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0

5 rows × 6190 columns

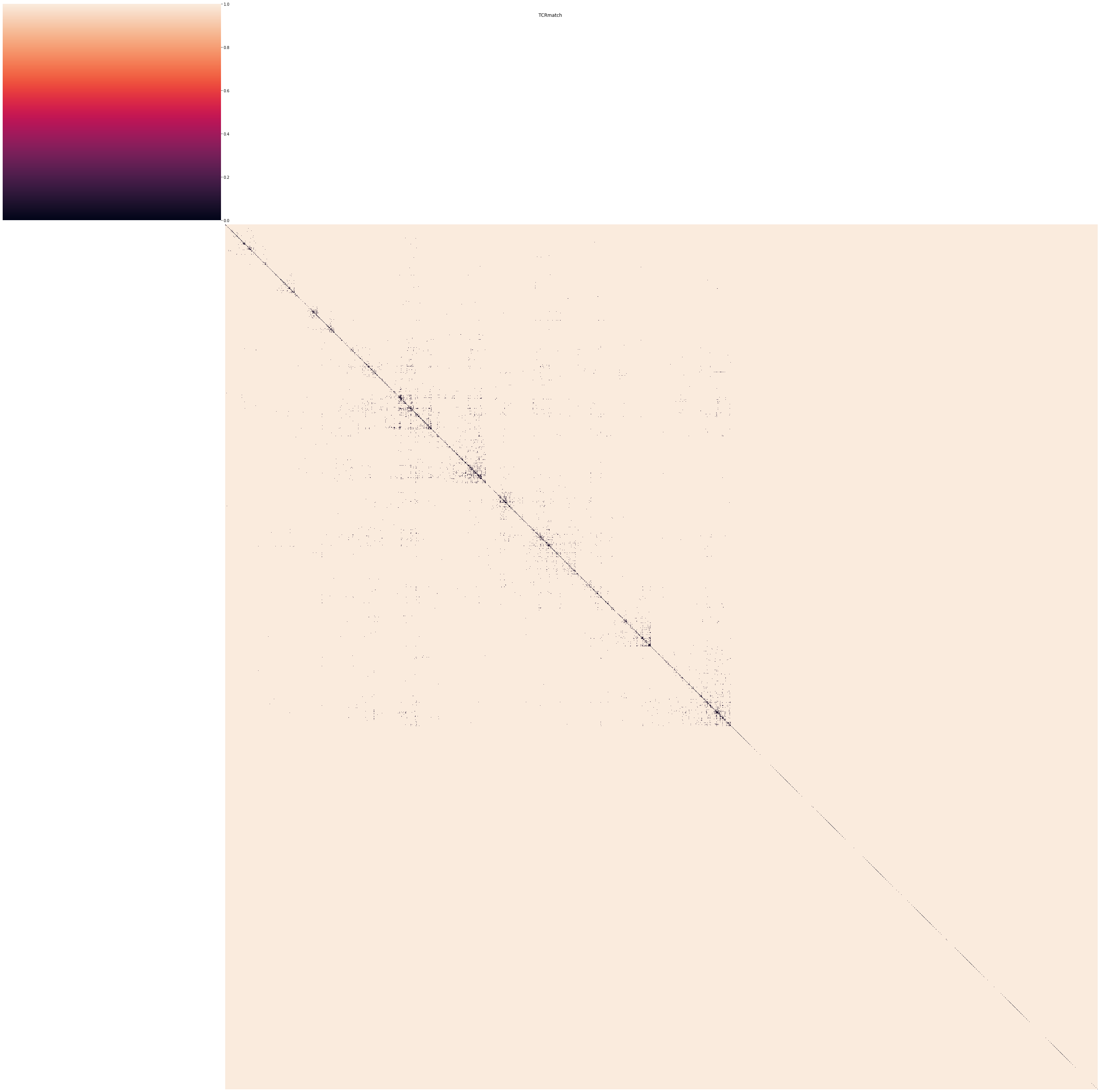

我们同样可以用热图来展示成对距离。请注意，大多数条目都低于阈值。

linkage = hc.linkage(sp.distance.squareform(dist_tcrmatch), method="average")
plot = sb.clustermap(
    dist_tcrmatch,
    row_linkage=linkage,
    col_linkage=linkage,
    figsize=(40, 40),
    yticklabels=False,
    xticklabels=False,
)
plot.ax_row_dendrogram.set_visible(False)
plot.ax_col_dendrogram.set_visible(False)
plot.fig.suptitle("TCRmatch")
plt.tight_layout()
../_images/abf8d4f11f6655fbaa5cc55a9177745eaf9845d0ff1689140a2a68c2fcfd1f28.png

借助先前定义的函数，我们现在可以把这个距离度量添加到 Scirpy 格式的 AnnData 对象上，并绘制相应的克隆型网络。

add_dists(adata_tcrmatch, None, dist_tcrmatch, "tcrmatch", 0.05)

ir.tl.define_clonotype_clusters(
    adata_tcrmatch,
    sequence="aa",
    metric="tcrmatch",
    receptor_arms="VDJ",
    dual_ir="primary_only",
)
ir.tl.clonotype_network(
    adata_tcrmatch, min_cells=1, min_nodes=3, sequence="aa", metric="tcrmatch"
)

adata_tcrmatch.obs["antigen.species"] = adata_tcrmatch.obs["antigen.species"].astype(
    str
)
ir.pl.clonotype_network(
    adata_tcrmatch,
    color="antigen.species",
    label_fontsize=9,
    panel_size=(14, 7),
    base_size=20,
    size_power=0.5,
)

100%|█████████████████████████████████████| 6190/6190 [00:02<00:00, 2370.78it/s]

<AxesSubplot:>
../_images/dbdfbd5c301f510e6e1a6268a9bb51807868cd359f4daeb7b086e8c2046c18a8.png

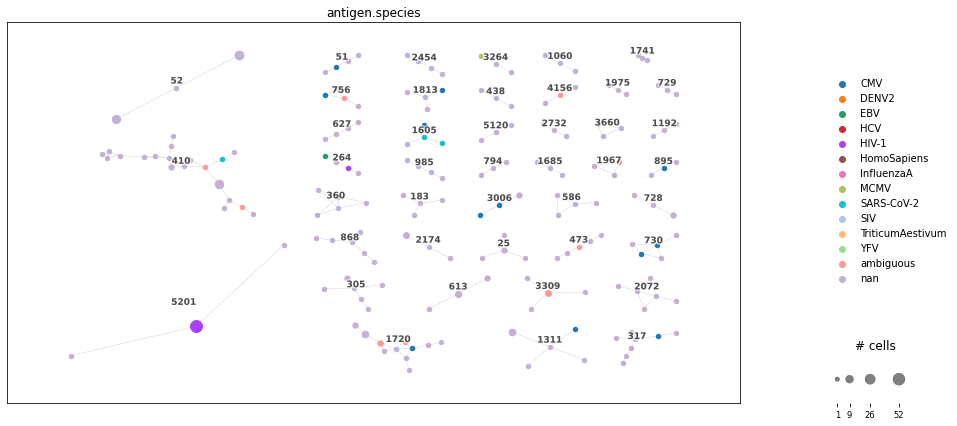

与 TCRdist 类似，我们得到了一张克隆型网络图，同一子图内的克隆很可能结合相同的表位。区别在于，这里克隆型是按相同的 CDR3β 序列来定义的，这使得该度量能适用于数据集中更多的细胞，也可用于与数据库比较。

42.2.3.2. 通过距离度量进行数据库查询#

为了增加被注释的细胞数量，我们也可以用距离度量来查询数据库，以匹配相似的 TCR。这会带来更多命中，但与此同时，由于距离度量并不精确，也会增加假阳性的数量。这里，我们展示一个使用 Scirpy 的 alignment 距离度量进行的数据库查询，它与 TCRdist 类似，但只应用于 CDR3 序列。

由于这一操作的计算开销很大，我们会进一步把数据下采样到单个供体。

adata_tcr_align = adata_tcr[adata_tcr.obs["patient_id"] == "AP6"].copy()

采用对齐（alignment）度量和值为 10 的阈值，我们现在可以调用前面提到的函数。

metric = "alignment"
sequence = "aa"
ir.pp.ir_dist(adata_tcr_align, vdjdb, metric=metric, sequence=sequence, cutoff=10)

100%|███████████████████████████████████████| 9468/9468 [02:46<00:00, 57.00it/s]
100%|█████████████████████████████████████| 13702/13702 [04:08<00:00, 55.13it/s]

ir.tl.ir_query(
    adata_tcr_align,
    vdjdb,
    metric=metric,
    sequence=sequence,
    receptor_arms="all",
    dual_ir="primary_only",
)

100%|██████████████████████████████████████| 1012/1012 [00:01<00:00, 714.86it/s]

ir.tl.ir_query_annotate(
    adata_tcr_align,
    vdjdb,
    metric=metric,
    sequence=sequence,
    include_ref_cols=["antigen.species", "antigen.epitope"],
    suffix="_alignment",
)
adata_tcr_align.obs["antigen.species_alignment"].value_counts()

100%|█████████████████████████████████████| 2202/2202 [00:00<00:00, 5430.96it/s]

CMV            840
ambiguous      182
HIV-1           30
EBV             20
InfluenzaA      18
SARS-CoV-2       6
HomoSapiens      4
HCV              1
Name: antigen.species_alignment, dtype: int64

可以看到，与查询精确匹配相比，我们得到了更多匹配；与此同时，带有模糊注释的受体数量也随之增多。

42.2.4. 表位预测#

与比较 TCR 序列不同，这种方法直接从 TCR 序列预测结合。当数据库中没有足够数量、针对某一特定疾病的 TCR 时，这种方法会很有帮助。这些方法在 TCR 序列和表位序列上训练机器学习模型，从而使模型偏向公共数据库中高丰度的表位。总体来看，可归纳为两种思路：

  • 分类模型：把目标表位用作类别。因此，模型从 TCR 序列预测其与一组固定表位的结合。

  • 表位序列模型：模型使用 TCR 序列和表位序列来预测结合，其优点是可以使用任意表位。然而，已有研究表明，对于未知表位，其性能会大大下降。

因此，我们建议先检查模型的训练数据，确认其中是否包含你感兴趣的表位。即便如此，在通过标准化基准对这些工具各自的优缺点做进一步评估之前，仍应谨慎使用。不过，我们预计在不久的将来，同类工具的性能会大幅提升，从而为我们提供高质量的特异性预测。

在若干工具中，我们选择了 ERGO-II {cite}`springer2021contribution`。由于各工具间的性能比较在很大程度上仍属未知，我们选取了一种能够灵活纳入各类 AIR 信息、并允许一定程度数据缺失的工具。

首先，我们过滤 TCR DataFrame，只保留带 β 链的样本，因为 ERGO-II 需要这一输入。此外，我们还会排除 Doublet（‘multi_chains’）。ERGO-II 允许除 CDR3β 以外的所有信息存在缺失值，但其他工具未必如此，所以请先确认具体工具需要哪些信息。

adata_ergo = adata_tcr[
    ~adata_tcr.obs["chain_pairing"].isin(["orphan VJ", "no IR", "multi_chains"])
]
df_ergo = adata_ergo.obs[
    [
        "IR_VJ_1_junction_aa",
        "IR_VJ_1_v_call",
        "IR_VJ_1_j_call",
        "IR_VDJ_1_junction_aa",
        "IR_VDJ_1_v_call",
        "IR_VDJ_1_j_call",
    ]
].copy()

大多数工具并不使用 Scirpy 的命名约定，因此我们需要重命名各列，以符合文档中规定的约定。

dict_rename = {
    "IR_VJ_1_junction_aa": "TRA",
    "IR_VJ_1_v_call": "TRAV",
    "IR_VJ_1_j_call": "TRAJ",
    "IR_VDJ_1_junction_aa": "TRB",
    "IR_VDJ_1_v_call": "TRBV",
    "IR_VDJ_1_j_call": "TRBJ",
}
df_ergo = df_ergo.rename(columns=dict_rename)

接下来，我们补全其余信息。表位序列方面，我们选用来自 CMV 的表位 ‘KLGGALQAK’，因为我们此前识别出了一处潜在感染。由于 T 细胞类型信息的贡献可忽略不计，我们对所有行都将其设为 ‘None’。我们没有 MHC 类型的注释，因此也把这一列设为 ‘None’。最后，把模型输入保存为 ‘.csv’ 文件。

df_ergo["Peptide"] = "KLGGALQAK"  #'YLQPRTFLL'
df_ergo["T-Cell-Type"] = None
df_ergo["MHC"] = None

df_ergo.to_csv("tmp/ergo_input.csv")

该模型通过命令行调用。我们激活环境后，通过指定其训练所用的数据库（‘vdjdb’）并提供输入文件的路径来调用该工具。注：我们取消了 ‘Predict.py’ 第 105 行的注释，以便将输出保存到文件。在配置该模型时（参见 GitHub issues）已知有多个 bug，你需要在运行模型前先行修复。或者，你也可以按 GitHub 页面上的说明使用网页界面。

cmd_ergo = "source ~/.bashrc &&"
cmd_ergo += "conda activate ergo &&"
cmd_ergo += "cd ERGO-II &&"
cmd_ergo += "python Predict.py vdjdb ../tmp/ergo_input.csv"
# cmd_ergo += 'cd ..'

!$cmd_ergo

/home/icb/felix.drost/miniconda/envs/ergo/lib/python3.8/site-packages/pytorch_lightning/core/decorators.py:13: UserWarning: data_loader decorator deprecated in 0.7.0. Will remove 0.9.0
  warnings.warn(w)
                         cell_id              TRA  ... MHC     Score
0      BGCV01_AAACCTGAGACCGGAT-1              NaN  ... NaN  0.000002
1      BGCV01_AAACCTGAGGAACTGC-1    CAVKRGNNARLMF  ... NaN  0.629516
2      BGCV01_AAACCTGAGGGATCTG-1    CAVGAPGDDKIIF  ... NaN  0.635792
3      BGCV01_AAACCTGCAACGCACC-1              NaN  ... NaN  0.000017
4      BGCV01_AAACCTGCACGTGAGA-1   CAVNSPGGYQKVTF  ... NaN  0.625245
...                          ...              ...  ...  ..       ...
12362     S12_TTTGTCAGTAGAAAGG-1      CARNTGNQFYF  ... NaN  0.614335
12363     S12_TTTGTCAGTCCAACTA-1              NaN  ... NaN  0.000023
12364     S12_TTTGTCAGTGAGTGAC-1      CARNTGNQFYF  ... NaN  0.614335
12365     S12_TTTGTCATCCACTCCA-1    CAVSELGSEKLVF  ... NaN  0.685439
12366     S12_TTTGTCATCGCATGAT-1  CVVRAPWGSARQLTF  ... NaN  0.673902

[12367 rows x 11 columns]

通过 bash shell 调用命令后，我们就可以读取输出文件。

df_tcr_ergo = pd.read_csv("ERGO-II/results.csv", index_col=0)
df_tcr_ergo.head()
TRA TRAV TRAJ TRB TRBV TRBJ Peptide T-Cell-Type MHC Score
cell_id
BGCV01_AAACCTGAGACCGGAT-1 NaN NaN NaN CASSDSSTDTQYF TRBV6-4 TRBJ2-3 KLGGALQAK NaN NaN 0.000002
BGCV01_AAACCTGAGGAACTGC-1 CAVKRGNNARLMF TRAV21 TRAJ31 CASSQTGGQPQHF TRBV5-1 TRBJ1-5 KLGGALQAK NaN NaN 0.629516
BGCV01_AAACCTGAGGGATCTG-1 CAVGAPGDDKIIF TRAV8-3 TRAJ30 CASRPSGLNTDTQYF TRBV7-9 TRBJ2-3 KLGGALQAK NaN NaN 0.635792
BGCV01_AAACCTGCAACGCACC-1 NaN NaN NaN CASSYGGYNEQFF TRBV6-5 TRBJ2-1 KLGGALQAK NaN NaN 0.000017
BGCV01_AAACCTGCACGTGAGA-1 CAVNSPGGYQKVTF TRAV8-1 TRAJ13 CAISASGGGSSGNTIYF TRBV10-3 TRBJ1-3 KLGGALQAK NaN NaN 0.625245

我们现在可以可视化预测结合分数的分布。

sb.distplot(df_tcr_ergo["Score"])

/home/icb/felix.drost/miniconda/envs/bestPractice/lib/python3.8/site-packages/seaborn/distributions.py:2619: FutureWarning: `distplot` is a deprecated function and will be removed in a future version. Please adapt your code to use either `displot` (a figure-level function with similar flexibility) or `histplot` (an axes-level function for histograms).
  warnings.warn(msg, FutureWarning)

<AxesSubplot:xlabel='Score', ylabel='Density'>
../_images/c89950f43ada264e07a9466a398e14aba887558a54b85314d81d5947e8a142ce.png
import numpy as np

np.sum(df_tcr_ergo["Score"] >= 0.9)

1

TODO: 供体确定后解释。

42.3. BCR 特异性分析#

总体而言，推断 BCR 特异性的方法与 TCR 类似。下面我们沿用与上文相同的结构；对于此前已经介绍过的主题，只作简要说明。

path_data = "data"
path_bcr = f"{path_data}/BCR_01_preprocessed.h5ad"
adata_bcr = sc.read(path_bcr)

adata_bcr = adata_bcr[
    adata_bcr.obs["patient_id"].isin(
        ["COVID-030", "IVLPS-6", "COVID-064", "COVID-014", "COVID-027", "COVID-024"]
    )
].copy()

42.3.1. 数据库查询#

在这里，我们将从以往研究中查找带有特异性注释的 BCR。包含 BCR-表位对的常见大型数据库有：

与 TCR 一样，哪个数据库适合你的研究设计，高度依赖于具体情况。前两个数据库可覆盖更广泛的表位和疾病，而后者只收录 SARS-CoV 背景下的表位。

42.3.1.1. 数据库准备#

我们将以 CoV-AbDab 为例，演示如何从一个数据库构建 AnnData 对象。你可以通过以下方式下载该数据库：

!wget -O tmp/CoV-AbDab.csv http://opig.stats.ox.ac.uk/webapps/covabdab/static/downloads/CoV-AbDab_200422.csv

--2022-06-07 22:46:19--  http://opig.stats.ox.ac.uk/webapps/covabdab/static/downloads/CoV-AbDab_200422.csv
Resolving opig.stats.ox.ac.uk (opig.stats.ox.ac.uk)... 163.1.32.58
Connecting to opig.stats.ox.ac.uk (opig.stats.ox.ac.uk)|163.1.32.58|:80... connected.
HTTP request sent, awaiting response... 200 OK
Length: 3397624 (3.2M) [text/csv]
Saving to: ‘tmp/CoV-AbDab.csv’

100%[======================================>] 3,397,624   10.1MB/s   in 0.3s

2022-06-07 22:46:19 (10.1 MB/s) - ‘tmp/CoV-AbDab.csv’ saved [3397624/3397624]

让我们读取该数据库并筛选出抗体。

cov_abdab = pd.read_csv("tmp/CoV-AbDab.csv")
cov_abdab = cov_abdab[cov_abdab["Ab or Nb"] == "Ab"]
cov_abdab.head(5)
Name Ab or Nb Binds to Doesn't Bind to Neutralising Vs Not Neutralising Vs Protein + Epitope Origin VH or VHH VL ... Light J Gene CDRH3 CDRL3 Structures ABB Homology Model (if no structure) Sources Date Added Last Updated Update Description Notes/Following Up?
0 T6 Ab SARS-CoV2_WT;SARS-CoV2_Alpha;SARS-CoV2_Beta;SA... NaN SARS-CoV2_WT;SARS-CoV2_Alpha;SARS-CoV2_Beta;SA... NaN S; RBD B-cells; SARS-CoV2_WT RBD Vaccinee QVQLQQPGTELVNPGASLKMSCKTSGYRFTSYIIHWVKQTPGQGLE... QIVLTQSPSSLAVSVGEKVTLSCKSSQSLLYSNNQKNYLAWYQQKS... ... IGKJ1 (Mouse) ARDGENVLDY QQYYTYPWT https://www.rcsb.org/structure/7FJO;Expected (... NaN Qingtai Liang et al., 2022 (https://www.cell.c... Apr 20, 2022 Apr 20, 2022 NaN Complete
1 Hauser_Ab15 Ab SARS-CoV2_WT (weak);SARS-CoV2_Beta (weak);SARS... NaN SARS-CoV2_WT (weak);SARS-CoV2_Gamma (weak);RaTG13 SARS-CoV2_Beta;SHC014 S; RBD Immunised Mice (rational immunogen) EVQLQQSGPELVKPGASVKISCKASGYSFTGYYMNWVKQSPEKSLE... DILMTQSPSSMSVSLGDTVSITCHASQGISSNIGWLQQKPGKSFKG... ... IGKJ2 (Mouse) ARYYGNLYAMDY VQYTHFPYT ND Coronavirus%20Binding%20Antibody%20Sequences%2... Blake Hauser et al., 2022 (https://www.cell.co... Apr 20, 2022 Apr 20, 2022 NaN Complete
2 Hauser_Ab16 Ab SARS-CoV2_WT;SARS-CoV2_Beta;SARS-CoV1;RaTG13;S... NaN SARS-CoV2_WT;SARS-CoV2_Beta (weak);SARS-CoV2_G... NaN S; RBD Immunised Mice (rational immunogen) EVQLQQSGPELVKPGASVKISCKASGYSFNNYYMNWVKQSPEKSLE... DILMTQSPSSMSVSLGDTVSITCHASQGIGSNIGWLQQKPGKSFKG... ... IGKJ2 (Mouse) ARYFGNLFAMDF VQYVQFPYT ND Coronavirus%20Binding%20Antibody%20Sequences%2... Blake Hauser et al., 2022 (https://www.cell.co... Apr 20, 2022 Apr 20, 2022 NaN Complete
3 Hauser_Ab17 Ab SARS-CoV2_WT;SARS-CoV2_Beta;SARS-CoV1;RaTG13;S... NaN SHC014 (weak);WIV-1 (weak);RaTG13 (weak) SARS-CoV2_WT;SARS-CoV2_Beta;SARS-CoV2_Gamma;SA... S; RBD Immunised Mice (rational immunogen) EVQLQQSGPELVKPGASVKISCKASGYSFTDYYMNWVKQSPEKSLE... DILMTQSPSSMSVSLGDTVSITCHASQGISSNIGWLQQKPGKSFKG... ... IGKJ2 (Mouse) ARYYGNLYAMDY VQYVQFPYT https://www.rcsb.org/structure/7TE1 NaN Blake Hauser et al., 2022 (https://www.cell.co... Apr 20, 2022 Apr 20, 2022 NaN Complete
4 Hauser_Ab19 Ab SARS-CoV2_WT (weak);SARS-CoV2_Beta (weak) SARS-CoV1;WIV-1;RaTG13;SHC014 RaTG13 (weak) SARS-CoV2_WT;SARS-CoV2_Gamma S; RBD Immunised Mice (rational immunogen) QVQLQQSGAELARPGASVKLSCKASGYPFTSYGINWVKQRTGQGLE... DIVMTQSHKFMSTSIGDRVSITCKASHDVSTAVAWYQQKPGQSPKL... ... IGKJ2 (Mouse) ARSWNSNYGEYYFDY QQHYSTPYT ND Coronavirus%20Binding%20Antibody%20Sequences%2... Blake Hauser et al., 2022 (https://www.cell.co... Apr 20, 2022 Apr 20, 2022 NaN Complete

5 rows × 23 columns

为使用工具包的功能，我们需要把数据库的列名重命名为 Scirpy 格式。

dict_rename_cov_abdab = {
    "Heavy V Gene": "IR_VDJ_1_v_call",
    "Heavy J Gene": "IR_VDJ_1_j_call",
    "Light V Gene": "IR_VJ_1_v_call",
    "Light J Gene": "IR_VJ_1_h_call",
    "CDRH3": "IR_VDJ_1_junction_aa",
    "CDRL3": "IR_VJ_1_junction_aa",
    "Binds to": "Binding",
}
cov_abdab = cov_abdab.rename(columns=dict_rename_cov_abdab)

Scirpy 格式还需要一些额外的列，因此我们为它们填入了常量值。

cov_abdab["has_ir"] = "True"
cov_abdab["IR_VJ_2_junction_aa"] = None
cov_abdab["IR_VDJ_2_junction_aa"] = None

数据库中的所有 AIR 都针对 SARS-CoV-2 表位做过测试。为使结果更便于查看，我们将把结合注释简化为只含 SARS-CoV-2 和 None 两类；不过，这在很大程度上取决于你的具体研究问题。

cov_abdab["Binding"] = cov_abdab["Binding"].apply(
    lambda x: "SARS-CoV-2" if "SARS-CoV2" in x else "None"
)

警告：许多数据库对 CDR3 区域的定义并不一致。Cell Ranger 的输出含有开头的 ‘C’ 和结尾的 ‘F’、‘W’，而许多数据库则没有。因此，我们需要把它们补到数据库条目中，才能得到正确的匹配。

cov_abdab["IR_VJ_1_junction_aa"] = "C" + cov_abdab["IR_VJ_1_junction_aa"] + "F"
cov_abdab["IR_VDJ_1_junction_aa"] = "C" + cov_abdab["IR_VDJ_1_junction_aa"] + "W"

最后，我们可以创建一个 AnnData 对象，由 AnnData.obs 存储 BCR 信息和结合信息。此外，还需要把数据库的名称写入该对象，查询函数才能正常工作。

cov_abdab = sc.AnnData(obs=cov_abdab)
cov_abdab.uns["DB"] = {}
cov_abdab.uns["DB"]["name"] = "CoV-AbDab"

/home/icb/felix.drost/miniconda/envs/bestPractice/lib/python3.8/site-packages/anndata/_core/anndata.py:121: ImplicitModificationWarning: Transforming to str index.
  warnings.warn("Transforming to str index.", ImplicitModificationWarning)

42.3.1.2. 相同的匹配#

让我们首先查询相同的重链。

metric = "identity"
sequence = "aa"

ir.pp.ir_dist(adata_bcr, cov_abdab, metric=metric, sequence=sequence)
ir.tl.ir_query(
    adata_bcr,
    cov_abdab,
    metric=metric,
    sequence=sequence,
    receptor_arms="VDJ",
    dual_ir="primary_only",
)
ir.tl.ir_query_annotate(
    adata_bcr, cov_abdab, metric=metric, sequence=sequence, include_ref_cols=["Binding"]
)
adata_bcr.obs["Binding"].value_counts()

100%|███████████████████████████████████| 15443/15443 [00:04<00:00, 3441.29it/s]
100%|█████████████████████████████████████████| 26/26 [00:00<00:00, 3350.08it/s]

SARS-CoV-2    26
Name: Binding, dtype: int64

查询结果显示，有 26 个细胞的重链与数据库精确匹配。

下一步，我们将在重链和轻链上查询匹配：

ir.tl.ir_query(
    adata_bcr,
    cov_abdab,
    metric=metric,
    sequence=sequence,
    receptor_arms="all",
    dual_ir="primary_only",
)
ir.tl.ir_query_annotate(
    adata_bcr,
    cov_abdab,
    metric=metric,
    sequence=sequence,
    include_ref_cols=["Binding"],
    suffix="_fullIR",
)
adata_bcr.obs["Binding_fullIR"].value_counts()

100%|███████████████████████████████████| 19402/19402 [00:09<00:00, 2025.33it/s]
100%|█████████████████████████████████████████| 21/21 [00:00<00:00, 2945.83it/s]

SARS-CoV-2    21
Name: Binding_fullIR, dtype: int64

这同样减少了命中数，但保证了更高的命中质量。

42.3.1.3. 通过汉明距离查询#

由于体细胞超突变，同一谱系的 BCR 往往只在一个位置上因突变而不同，而氨基酸的缺失和插入则更不可能发生。因此，我们将用汉明距离（Hamming distance）来查询数据库，它会标记出仅含单个突变的 CDR3。你可以在距离计算时设定判定匹配的阈值；不过，我们建议采用较保守的阈值，以控制假阳性的数量。

metric = "hamming"
sequence = "aa"

ir.pp.ir_dist(adata_bcr, cov_abdab, metric=metric, sequence=sequence)
ir.tl.ir_query(
    adata_bcr,
    cov_abdab,
    metric=metric,
    sequence=seqeunce,
    receptor_arms="all",
    dual_ir="primary_only",
)
ir.tl.ir_query_annotate(
    adata_bcr,
    cov_abdab,
    metric=metric,
    sequence=sequence,
    include_ref_cols=["Binding"],
    suffix="_Hamming",
)
adata_bcr.obs["Binding_Hamming"].value_counts()

100%|███████████████████████████████████| 10561/10561 [00:02<00:00, 5105.46it/s]
100%|███████████████████████████████████| 24885/24885 [00:04<00:00, 5575.50it/s]
100%|████████████████████████████████████| 19402/19402 [00:23<00:00, 835.62it/s]
100%|█████████████████████████████████████████| 44/44 [00:00<00:00, 4068.01it/s]

SARS-CoV-2    44
Name: Binding_Hamming, dtype: int64

可以看到，我们能为更多细胞注释上特异性。当两条链的汉明距离都取 1 时，相比仅对重链做精确匹配查询，所能注释的细胞甚至还要更多。

这种分组可以（例如）在纳入转录组等其他模态时，用于观察你单细胞研究中 SARS-CoV-2 特异性 B 细胞的反应。

42.3.2. 距离测量#

与 TCR 不同，由于体细胞超突变（somatic hypermutation）引入的突变，同一个 BCR 克隆型可能包含不同的序列（见第 02 章 clonotypes）。又因亲和力成熟，该克隆型内的 BCR 往往以不同的强度结合同一表位。因此，我们已经在以下章节中介绍过基于距离的聚类： .

然而，多个不同的克隆型谱系也可能共享同一特异性。这些克隆型虽然在谱系上并无亲缘关系，却可能因相似的 BCR 序列而彼此关联。最近，人们开发出基于共享特异性来比较抗体序列的方法，它们同样可用于 BCR。但由于这类方法往往依赖结构信息（常来自预测），将其应用于大型单细胞研究并不可行，因此未纳入本教程。

42.3.3. 预测#

虽然 TCR 结合的是受其与 MHC 结合所约束的线性肽段，但 BCR 可以结合由蛋白质和多糖形成的线性或非连续抗原。这种不受约束的结合高度依赖于 BCR 与抗原的三维结构。针对抗体/BCR 已有若干预测工具，侧重于识别互补位（抗体上的结合残基）或表位（抗原上的结合残基）。此外，深度学习也被用于抗体的结构预测、设计、优化与对接预测，这些往往依赖（推断得到的）空间结构，因而计算成本高昂。然而，这些模型更侧重于将抗体开发应用于治疗，而非分析大规模单细胞研究，因此不在本教程的范围之内。

42.4. Quiz#

在考虑特异性时，被认为最重要的 AIR 信息是什么？
VDJ 链的 CDR3、VJ 链的 V 基因和 J 基因，等等。
如何通过计算手段推断 AIR 细胞的特异性？
将表位序列转换为 CDR3 格式、查询合适的数据库，等等。
在使用数据库查询时为什么需要谨慎？
大多数数据库只包含低通量样本；数据库会偏向研究较充分的疾病或表位，等等。

42.5. 参考文献#

[CCM+21]

William D Chronister, Austin Crinklaw, Swapnil Mahajan, Randi Vita, Zeynep Koşaloğlu-Yalçın, Zhen Yan, Jason A Greenbaum, Leon E Jessen, Morten Nielsen, Scott Christley, and others. Tcrmatch: predicting t-cell receptor specificity based on sequence similarity to previously characterized receptors. Frontiers in immunology, 12:673, 2021.

[DFGH+17]

Pradyot Dash, Andrew J Fiore-Gartland, Tomer Hertz, George C Wang, Shalini Sharma, Aisha Souquette, Jeremy Chase Crawford, E Bridie Clemens, Thi HO Nguyen, Katherine Kedzierska, and others. Quantifiable predictive features define epitope-specific t cell receptor repertoires. Nature, 547(7661):89–93, 2017.

[DB88]

Mark M Davis and Pamela J Bjorkman. T-cell antigen receptor genes and t-cell recognition. Nature, 334(6181):395–402, 1988.

[FPD+17] (1,2)

Ward Fleri, Sinu Paul, Sandeep Kumar Dhanda, Swapnil Mahajan, Xiaojun Xu, Bjoern Peters, and Alessandro Sette. The immune epitope database and analysis resource in epitope discovery and synthetic vaccine design. Frontiers in immunology, 8:278, 2017.

[GHN+17] (1,2)

Jacob Glanville, Huang Huang, Allison Nau, Olivia Hatton, Lisa E Wagar, Florian Rubelt, Xuhuai Ji, Arnold Han, Sheri M Krams, Christina Pettus, and others. Identifying specificity groups in the t cell receptor repertoire. Nature, 547(7661):94–98, 2017.

[HH92]

Steven Henikoff and Jorja G Henikoff. Amino acid substitution matrices from protein blocks. Proceedings of the National Academy of Sciences, 89(22):10915–10919, 1992.

[NVK+20]

Sean Nolan, Marissa Vignali, Mark Klinger, Jennifer N Dines, Ian M Kaplan, Emily Svejnoha, Tracy Craft, Katie Boland, Mitch Pesesky, Rachel M Gittelman, and others. A large-scale database of t-cell receptor beta (tcrβ) sequences and binding associations from natural and synthetic exposure to sars-cov-2. Research square, 2020.

[RKMD21]

Matthew I. J. Raybould, Aleksandr Kovaltsuk, Claire Marks, and Charlotte M. Deane. Cov-abdab: the coronavirus antibody database. Bioinformatics, 37(5):734–735, 2021. URL: https://academic.oup.com/bioinformatics/advance-article/doi/10.1093/bioinformatics/btaa739/5893556, doi:10.1093/bioinformatics/btaa739.

[RSW06]

Markus G Rudolph, Robyn L Stanfield, and Ian A Wilson. How tcrs bind mhcs, peptides, and coreceptors. Annual review of immunology, 24(1):419–466, 2006.

[SBZ+18]

Mikhail Shugay, Dmitriy V Bagaev, Ivan V Zvyagin, Renske M Vroomans, Jeremy Chase Crawford, Garry Dolton, Ekaterina A Komech, Anastasiya L Sycheva, Anna E Koneva, Evgeniy S Egorov, and others. Vdjdb: a curated database of t-cell receptor sequences with known antigen specificity. Nucleic acids research, 46(D1):D419–D427, 2018.

[STL21] (1,2)

Ido Springer, Nili Tickotsky, and Yoram Louzoun. Contribution of t cell receptor alpha and beta cdr3, mhc typing, v and j genes to peptide binding prediction. Frontiers in immunology, 2021.

[TSP+17]

Nili Tickotsky, Tal Sagiv, Jaime Prilusky, Eric Shifrut, and Nir Friedman. Mcpas-tcr: a manually curated catalogue of pathology-associated t cell receptor sequences. Bioinformatics, 33(18):2924–2929, 2017.

[ZWL+20] (1,2)

Wei Zhang, Longlong Wang, Ke Liu, Xiaofeng Wei, Kai Yang, Wensi Du, Shiyu Wang, Nannan Guo, Chuanchuan Ma, Lihua Luo, and others. Pird: pan immune repertoire database. Bioinformatics, 36(3):897–903, 2020.
